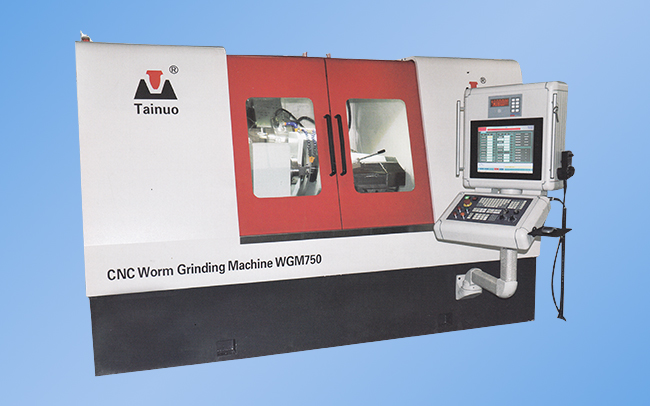

數控蝸桿磨床
WGM-750數控蝸桿磨床采用錸鈉克 G-SPEED NCUS 數控系統七軸控制。螺紋運動由力矩電機（C軸）與直線電機（Z軸）聯動完成，力矩電機和直線電機簡化了傳動結構，了螺紋精度；金剛石滾輪通過兩個修整軸（X軸,Y軸）全閉環插補，對砂輪的各種型線進行調整；砂輪的螺紋升角（A軸）由伺服電機通過渦輪副半閉環控制，液壓缸鎖緊；砂輪架橫向進給由伺服軸(V軸）全閉環控制其橫向工進和快進。
適用范圍適用于磨削長750mm，直徑20mm以內、螺紋升角在±40。以內的各（ZA.ZN.ZI.ZK.ZC1)單頭和多頭圓柱形蝸桿
主要技術參數| 技術參數 |
型號 規格 |
WGM-750 φ200x750 |
| 工件安裝直徑 | mm | φ200 |
| 距離 | mm | 750 |
| 中心高 | mm | 250 |
| 磨削直徑 | mm | φ200 |
| 加工螺紋長度 | mm | 500(螺旋角時） |
| 磨削深度 | mm | 30 |
| 磨削寬度 | mm | 40 |
| 磨削頭數 | n | 任意 |
| 工件頭架（C軸）轉速 | r/min | 1-30 |
| 工作臺（Z軸）行程 | mm | 600 |
| 橫向進給（V軸）行程 | mm | 300 |
| 磨削螺旋角〈A軸〕 | α | L40°R40° |
| 修整器（X、Y）行程 | mm | 80x80 |
| 砂輪尺寸 | mm | φ500x203x40 |
| 砂輪轉數 | r/min | 1500-3000 |
| 電源 | 3AC 380V 40KW | |
| 機床外形尺寸（長x寬x高） | 3220X2200X2100 | |
| 機床重量 | 12000kg |
